三菱セルフジェクタ
SELFJECTOR HERCULES‐SERIES
（SJ-H）
三菱化工機製セルフジェクタは、70有余年の歴史と、発売以来100,000台を超える販売実績に裏付けられた確かな技術により、今日もあらゆる産業のさまざまな用途における液体と液体、液体と固体の分離に優れた能力を発揮しております。

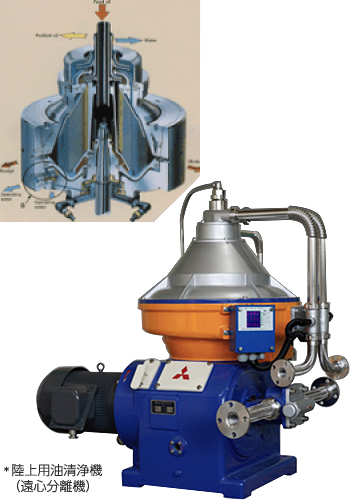

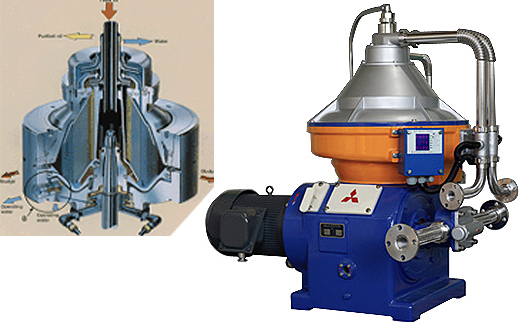

三菱セルフジェクタは、高性能の分離板型遠心分離機です。

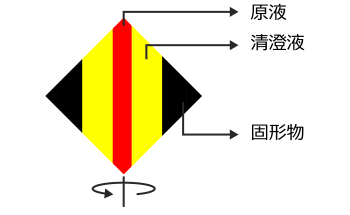

高い回転数による強力な遠心力（10,000G 以上）により効率よく、簡単に分離することが出来ます。
注）大型機種は10,000G以下となります。
- 液-液-固分離

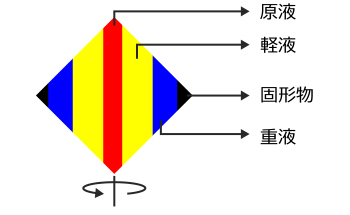

液-液-固体の三相分離、または液-液の2相分離で2種の比重の異なる混合液の分離に使用されます。
- 液-固分離
液-固体の2相分離で、液体中に混入している固形物を除去し清澄液を得る場合、または固形物を濃縮する場合に使用されます。
- 分級

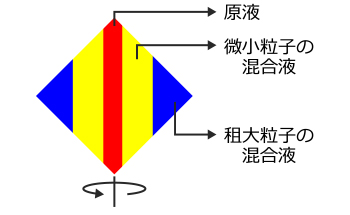

さまざまな粒子径を含む混合液を、微小粒子の混合液と粗大粒子の混合液の分離に使用されます。
三菱セルフジェクタは、自己排出型です。

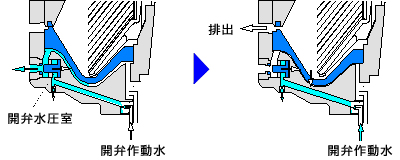

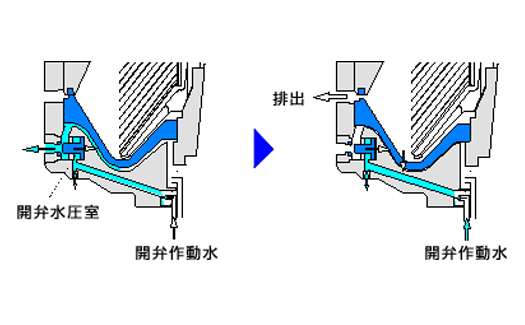

固形分の自動排出機構をもち、固形分ホールドスペースに蓄積された固形分は、回転体に組込まれている弁シリンダの作動により機械を止めることなく瞬時に機外へ排出されます。
本機は自動制御盤、電磁弁類を組込むことにより、自動化（無人運転）が可能です。
用途
- 一般化学
- カーボン、ベントナイト、炭酸カルシウムなどの分級
- 炭酸カルシウム、水酸化アルミニウムなどの固液分離
- 水／各種溶剤、溶剤／溶剤、油脂／水などの液液分離
- 塩化第二鉄などの濃縮
- 食品医薬
- 植物油脂（脱酸、脱ガム工程）
- 動物油脂（油／スープ分離、油脂･蛋白回収など）
- ジュース、ワイン、麦汁などの清澄
- 菌体・酵母などの回収
- 各種製造工程中の分離、濃縮、回収
- 環境保全
- 油性、水性クーラントの固油水分離
- 浮上スカムからの油水分離
- 電解化工溶液の清澄
- 工場における廃液、廃油の処理
- 各種油･液･清浄再生
- 作動油、絶縁油、防錆油
- 加工油（切削、焼入、放電加工など）
- 潤滑油（エンジン、タービン、圧延機など）
- 燃料油 (エンジン、ボイラーなど）
- 洗浄液
- 離型剤
セルフジェクタ ラインアップ
横へタップして全体を確認できます。
| 型番 | SJ15H | SJ25H | SJ35H | SJ60H | SJ85H | SJ110H | SJ160H | SJ220H | SJ10A | |
|---|---|---|---|---|---|---|---|---|---|---|
| 標準処理量 | L/H | 2000 | 3000 | 5400 | 8300 | 12000 | 17000 | 24500 | 30000 | 1400 |
| 回転数 | RPM | 10500 | 10500 | 10500 | 8500 | 8500 | 6850 | 6100 | 6100 | 12000 |
| モーター出力 | kw | 3.7 | 5.5 | 5.5 | 11 | 11 | 18.5 | 18.5 | 18.5 | 2.2 |
三菱セルフジェクタは、多様な処理液に対応できるように、構成材質の異なる3つの基本仕様を用意
- 標 準 仕 様：
主に油脂を対象とし、腐食・溶解性をもたない液を対象としたタイプ - ステンレス仕様：
処理液に接する部分についてステンレス鋼を使用するタイプ - サニタリー仕様：
排出固形物が接する部品もステンレス鋼を採用した食品、化学、医薬向けタイプ

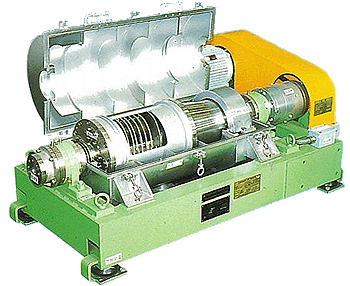

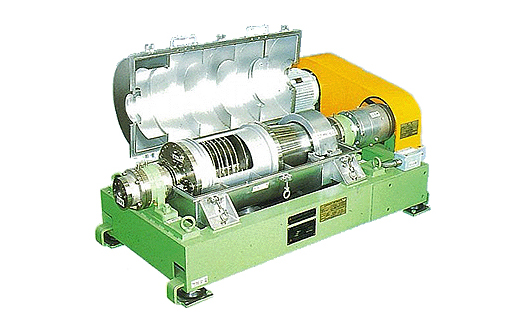

三菱分離板型デカンタセントリフュージ
VENE DECANTER CENTRIFUGE
分離板型デカンタは処理液中の沈降固形物を連続的に脱液回収できることを特徴としております。遠心力は2,000～3,000Gとセルフジェクタよりは低いですが、処理液中の固形分量が多い場合、比較的沈降し易い固形物が含まれる処理液に適しております。
分離能力は従来型の200％以上にアップ
分離固形物は回転体内のビーチゾーンで遠心脱液され排出されます。ソフトスラッジの濃縮排出も可能です。
微細粒子でも分離板による沈降促進と整流作用の相乗効果で高い分離効率が期待できます。
分離固形物は脱液排出が可能
分離固形物は回転体内のビーチゾーンで遠心脱液され排出されます。
ソフトスラッジの濃縮排出も可能です。
構造（PAT.NO.1665178,1930022）

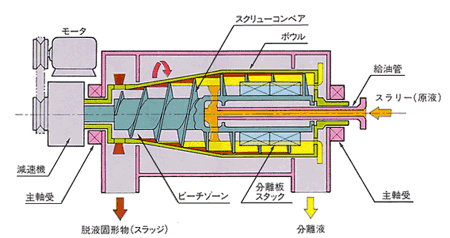

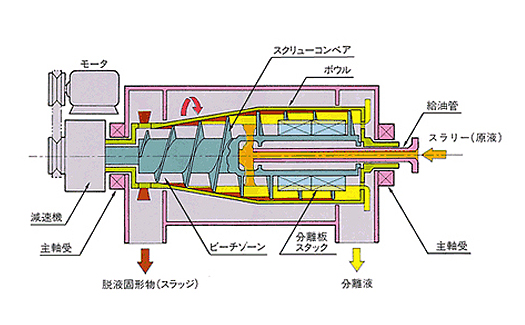

- 分離板型デカンタはボウル、沈降固形物を連続的に排出するスクリューコンベアと、これらに相対差速を与える減速機の三要素で構成されています。
- 清澄能力を飛躍的に高めるため、分離ゾーンに多数の分離板(ベーン）が装着されています。
- 処理液中の固形物は、分離板部で分離が行われ清澄された分離液が回転体から排出されます。一方、分離板により分離された固形物は、分離板表面を滑りながら回転体外周方向へ移動しスクリュウ羽根が巻かれたスラッジスペースに溜まり、ボウルよりわずかに遅い速度で回転するスクリュウ羽根でボウルのコーン部へ搬送されます。
- コーン部の先端付近は、液に浸ってないビーチゾーンが形成されており固形物は、このビーチゾーンで脱液された後、回転体外へ連続的に排出されます。
用途
- 化学・食品
- 微細結晶の分離と脱液回収
- 有効生体物の濃縮、反応抽出溶液の分離
- 環境保全
- 下水、生物処理、汚泥の濃縮
- 各種油･液･清浄再生
- 燃料油、潤滑油、圧延油
- クーラント液、切削液、洗浄液、離型剤など
デカンタセントリフュージ ラインアップ
横へタップして全体を確認できます。
| 形式 | 標準処理量 | 最高回転数 | 遠心効果 | 電動機 | 外形寸法[mm] | 概略重量 | ||
|---|---|---|---|---|---|---|---|---|
| [m3/h] | [min-1.rpm] | 最大[G] | [kw] | L | W | H | [ton] | |
| 小型汎用機 | ||||||||
| DS-10V | 0.4 | 7000 | 3000 | 1.5 | 1000 | 500 | 1000 | 0.2 |
| 中・大型汎用機 | ||||||||
| DZ20（※） | 1 | 5200 | 3000 | 5.5 | 1400 | 1000 | 600 | 0.6 |
| DZ20-V1 | 1.5 | 5200 | 3000 | 5.5 | 1400 | 1000 | 600 | 0.6 |
| DZ25（※） | 3 | 4600 | 3000 | 7.5 | 1900 | 1100 | 700 | 0.8 |
| DZ25-V1 | 4.5 | 4600 | 3000 | 7.5 | 1900 | 1100 | 700 | 0.8 |
| DZ25-V2 | 6 | 4600 | 3000 | 7.5 | 1900 | 1100 | 700 | 0.8 |
| DZ35（※） | 8 | 3900 | 3000 | 15 | 2200 | 1300 | 800 | 1.7 |
| DZ35-V1 | 10 | 3900 | 3000 | 15 | 2200 | 1300 | 800 | 1.7 |
| DZ35-V2 | 12 | 3900 | 3000 | 15 | 2200 | 1300 | 800 | 1.7 |
| DZ50（※） | 16 | 2700 | 2000 | 45 | 3000 | 1800 | 1000 | 3.5 |
| DZ50-V1 | 19 | 2700 | 2000 | 45 | 3000 | 1800 | 1000 | 3.5 |
| DZ50-V2 | 22 | 2700 | 2000 | 45 | 3000 | 1800 | 1000 | 3.5 |
| 濃縮専用機 | ||||||||
| DZ50K-V2 | 22 | 2700 | 2000 | 30～45 | 3000 | 1800 | 1000 | 3.5 |
| DZ70K-V2 | 50 | 2200 | 2000 | 45～55 | 4000 | 1900 | 1300 | 9 |
※分離板が装備されてない機種

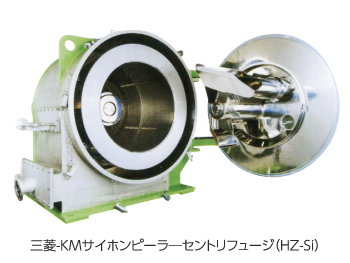

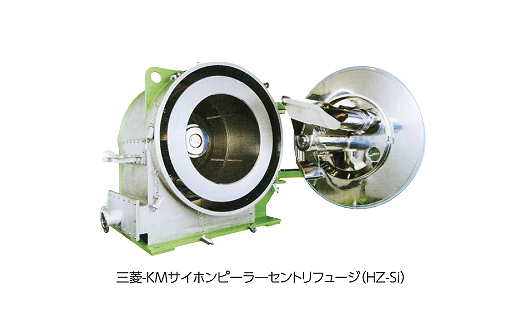

三菱-KMサイホンピーラ―セントリフュージ（HZ-Si）
サイホンピーラーセントフュージ（HZ-Si）は、従来の高い遠心効果に加え、独自のサイホン機構による真空圧をプラスしたバッチ式横型遠心ろ過機です。
また、運転中にろ過速度を任意に変更が可能で、ろ材の逆洗浄が出来るため、応用範囲を更に広げた多目的な遠心ろ過機です。※詳しくは「三菱化工機様」ＨＰでご確認ください。

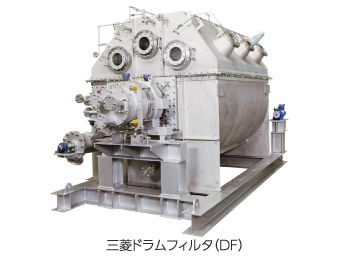

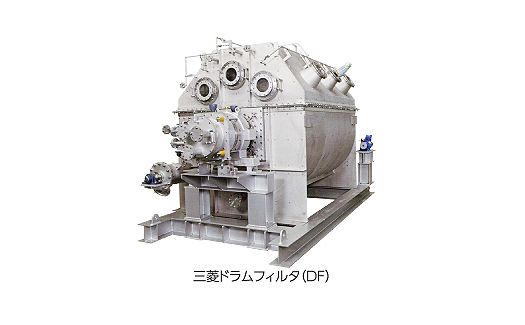

三菱ドラムフィルタ（DF）
ドラムフィルタは、回転するドラム内に多数の真空室を持つ、多室型の連続回転式真空ろ過機です。
各種の処理物に対して円滑な運転と高い処理能力を発揮できるため、幅広い用途に使用されます。
各ろ過室毎にろ液管を取り付けるため、ろ液と洗浄液の分別回収が可能です。
また、加圧ろ過機としても対応が可能です。※詳しくは「三菱化工機様」ＨＰでご確認ください。

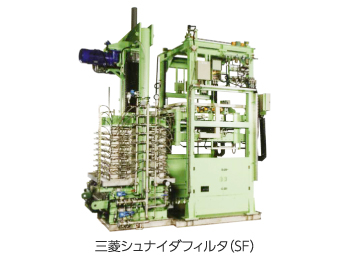

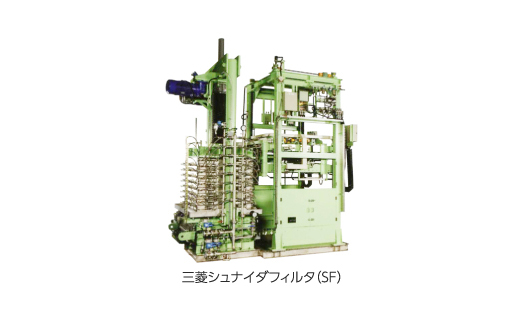

三菱シュナイダフィルタ（SF）
シュナイダフィルタは、水平ろ板型加圧ろ過機で、ろ板2枚以上を1組にして、垂直方向に重ね合わせてろ過室を形成し、処理能力に応じてろ板枚数を増やすことにより最適なろ過面積を構成します。ろ材は、ろ板とろ板の間に挟み込みます。
種類豊富なろ紙とろ布、ろ過助剤の組み合わせにより、最適なろ過能力の選択が可能です。
ろ材交換の際は、フィルタ本体上部の加圧ジャッキでろ板の締め付けと開放を行います。※詳しくは「三菱化工機様」ＨＰでご確認ください。

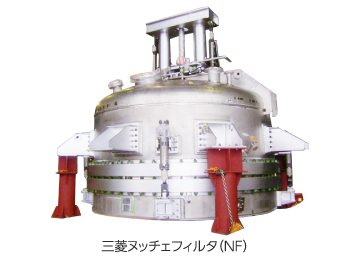

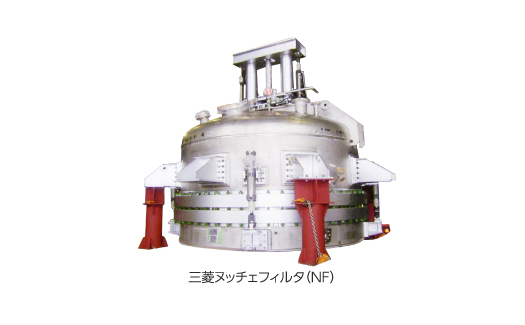

三菱ヌッチェフィルタ（NF）
ヌッチェフィルタは、密閉容器内部の水平ろ板にろ布を取り付けた加圧（または真空）ろ過機で、油圧シリンダにより上下に可動する撹拌羽根を備え、ろ過、洗浄、乾燥、ケーキの排出までを一台で効率よく行うことができる装置です。
ろ過、洗浄、乾燥の各工程において、スラリ性状に応じて任意の時間設定や撹拌操作を行い高度なろ過、洗浄効果が得られ、ファインケミカル等の品質の向上に適します。※詳しくは「三菱化工機様」ＨＰでご確認ください。

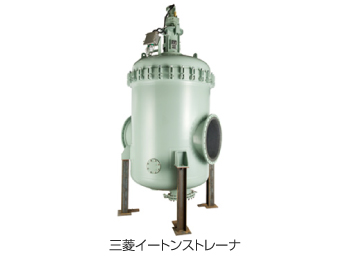

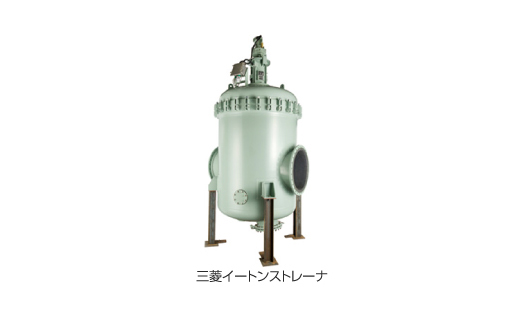

三菱イートンストレーナ
三菱・イートンストレーナー（旧称ヘイワード、ザーン）は、配管を流れる流体中の塵芥を自動的に、効率よく取り除く、セルフクリーニング式（逆洗式）の除塵機です。
海水中の生物、工業用水や下水、排水中の夾雑物（ゴミ）の除塵に使用されます。
ろ過面積が大きい波形のスクリーンを採用しており、小さくて軽い塵芥も完全に捕捉します。
強力な自己圧逆洗浄が行えるため、最小の逆洗水量で機外へ塵芥を排出することができます。※詳しくは「三菱化工機様」ＨＰでご確認ください。
